راهنمای انتخاب آجر نسوز کوره پالایشگاهی (۲۰۲۵) | ۵ اشتباه پرهزینه که نباید مرتکب شوید

آجر نسوز مناسب برای کوره پالایشگاهی

هر مهندس تعمیرات و نگهداری پالایشگاه، حداقل یک‌بار این کابوس را تجربه کرده: وسط یک اورهال برنامه‌ریزی‌نشده، وقتی درب کوره باز می‌شود و بجای لاینینگ سالم، تَل خرده‌آجر و غبار نسوز کف فایرباکس را پوشانده. ریزش آجر (Spalling)، ترک‌های عمیق ناشی از تخریب کربنی (CO Disintegration) و خوردگی شیمیایی؛ هر کدام به‌تنهایی می‌توانند هزاران ساعت توقف و میلیاردها تومان خسارت ایجاد کنند — فقط به این دلیل که آجر نسوز کوره از جنس ساختمانی و غیرمهندسی انتخاب شده بود.

راه‌حل، ساده‌تر از آن است که فکر می‌کنید: انتخاب متریال بر اساس زون‌های عملکردی کوره. یک کوره پالایشگاهی (Process Heater) از دو زون اصلی تابشی (Radiant) و جابجایی (Convection) تشکیل شده و هر زون، گرید خاص خودش را می‌طلبد. وقتی این اصل رعایت شود، طول عمر لاینینگ نسوز ۳ تا ۵ برابر افزایش پیدا می‌کند.

این مقاله یک کاتالوگ فروش نیست. یک راهنمای فنی-اجرایی است که تیم مهندسی شرکت فرآورده‌های نسوز تبریز — با پشتوانه اجرای پروژه‌های لاینینگ در پالایشگاه شیراز، پتروشیمی فارابی و پالایشگاه نفت بندرعباس — برای پیمانکاران، مدیران فنی و مهندسین بازرسی تدوین کرده. هر توصیه‌ای که اینجا می‌خوانید، مبتنی بر استانداردهای API 560 و ASTM و تأیید شده با تجربه میدانی واقعی است.

چرا انتخاب گرید صحیح آجر نسوز صنعتی برای کوره صنعتی حیاتی است؟

یک اشتباه رایج حتی در بین پیمانکاران باتجربه وجود دارد: یکسان فرض کردن «کوره آجرپزی سنتی» با «Process Heater پالایشگاهی». این دو از نظر ماهیت، کاملاً متفاوت هستند. کوره‌های آجرپزی در دمای ۹۰۰ تا ۱۰۵۰ درجه و اتمسفر اکسیدکننده (هوای آزاد) کار می‌کنند. اما یک کوره CDU یا Vacuum Heater پالایشگاهی، در اتمسفر احیایی (غنی از CO و H₂S) و با چرخه‌های حرارتی تند و شدید (Rapid Thermal Cycling) عمل می‌کند.

در چنین شرایطی، آجر نسوز صنعتی باید سه ویژگی همزمان داشته باشد: مقاومت شیمیایی بالا در برابر گازهای احیایی، پایداری حجمی (Dimensional Stability) تحت بار حرارتی، و مقاومت مکانیکی کافی در برابر شوک‌های ناشی از روشن و خاموش شدن مشعل‌ها. هیچ‌کدام از آجرهای ساختمانی — حتی بهترین نوع آن‌ها — این سه شرط را برآورده نمی‌کنند.

تجربه تیم ما در پروژه بازسازی لاینینگ نسوز پالایشگاه شیراز این موضوع را به‌خوبی اثبات کرد: جایگزینی آجرهای نامرغوب با گریدهای مهندسی فایرکلی کم‌آهن، فاصله بین تعمیرات اساسی (Turnaround) را از ۱۸ ماه به بیش از ۵ سال افزایش داد. این یعنی صرفه‌جویی مستقیم در هزینه و زمان توقف واحد.

نقش درصد اکسید آهن (Fe₂O₃) در طول عمر آجر نسوز کوره چیست؟

پدیده تخریب کربنی (CO Disintegration) قاتل خاموش لاینینگ‌های نسوز در صنعت پالایش است. مکانیزم آن اینگونه عمل می‌کند: در دمای بین ۴۵۰ تا ۵۵۰ درجه سانتی‌گراد — دقیقاً محدوده‌ای که در زون‌های انتقالی کوره وجود دارد — مونوکسید کربن (CO) در حضور اکسید آهن به عنوان کاتالیزور، به CO₂ و کربن جامد تبدیل می‌شود. کربن جامد در منافذ ریز آجر رسوب کرده، فشار داخلی ایجاد می‌کند و ساختار آجر از درون متلاشی می‌شود — بدون اینکه ظاهر آجر آسیبی نشان دهد.

اینجاست که تفاوت بین یک تأمین‌کننده حرفه‌ای و یک فروشنده صرف مشخص می‌شود. ما در شرکت فرآورده‌های نسوز تبریز، برای هر بچ تولیدی آجر نسوز کوره، آنالیز XRF ارائه می‌دهیم و درصد Fe₂O₃ را قبل از ارسال تضمین می‌کنیم. در پروژه پتروشیمی فارابی، همین دقت در کنترل آنالیز شیمیایی باعث شد لاینینگ کوره اصلاح‌شده بعد از ۴ سال بهره‌برداری مداوم، هیچ نشانه‌ای از تخریب کربنی نشان ندهد.

در ساخت کوره پالایشگاهی، تفاوت آجرچینی زون‌های تابشی و جابجایی چیست؟

اشتباه‌ در ساخت کوره پالایشگاهی اغلب از اینجا شروع می‌شود: استفاده از یک نوع آجر در تمام بخش‌های کوره. واقعیت این است که هر زون کوره، یک «میکرو اقلیم» حرارتی-شیمیایی مختص به خود دارد و انتخاب متریال باید بر همین اساس انجام شود.

زون تابشی (Radiant Zone): اینجا قلب کوره است. مشعل‌ها مستقیماً به دیواره‌ها و کف فایرباکس شلیک می‌کنند. دمای سطحی آجر به ۱۳۰۰ درجه سانتی‌گراد می‌رسد و سایش مکانیکی ناشی از ارتعاش شعله وجود دارد. آجر این ناحیه باید «متراکم» (Dense) باشد: دانسیته بالا (حداقل ۲۱۰۰ kg/m³)، تخلخل پایین (زیر ۲۲٪) و مقاومت فشاری سرد بالای ۳۵ MPa. آجرهای فایرکلی متراکم با آلومینای ۴۰ تا ۴۵ درصد، انتخاب اول برای این زون هستند.

زون جابجایی (Convection Zone): در این بخش، گازهای داغ از روی لوله‌ها عبور می‌کنند اما شعله مستقیم وجود ندارد. اولویت اینجا، «حفظ انرژی حرارتی» و جلوگیری از اتلاف حرارت به پوسته فلزی کوره است. آجرهای عایق نسوز (Insulating Firebrick یا IFB) با ساختار متخلخل و هدایت حرارتی پایین (کمتر از ۰.۳ W/m·K) برای این ناحیه طراحی شده‌اند.

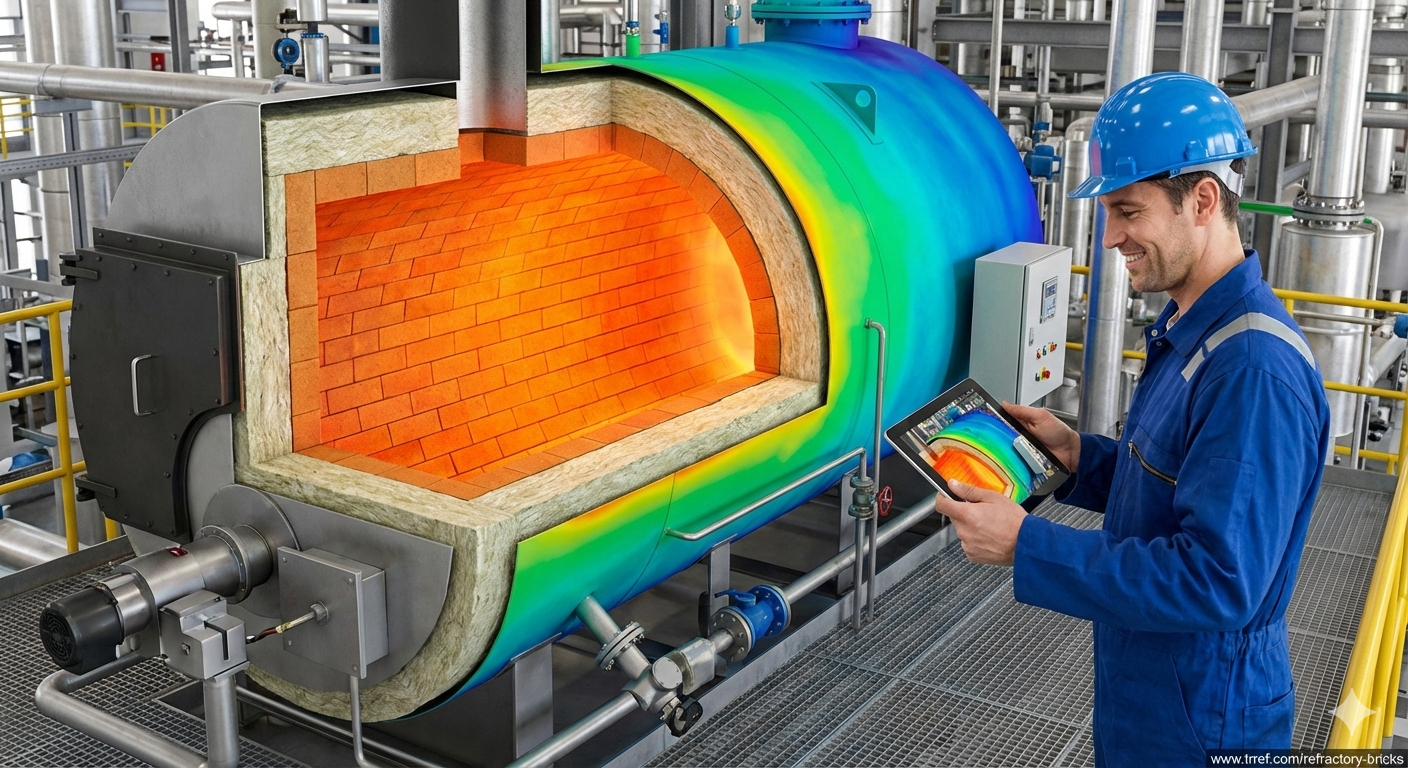

در پروژه طراحی و لاینینگ کوره‌های پالایشگاه نفت بندرعباس، تیم ما طراحی دولایه (Dual-Layer) را اجرا کرد: لایه اول متراکم (Hot Face) در تماس با گازهای داغ، و لایه دوم عایق (Back-Up) بین لایه داغ و پوسته فلزی. نتیجه: کاهش ۱۸٪ مصرف سوخت کوره و افت دمای پوسته از ۱۸۰ به ۹۰ درجه سانتی‌گراد.

ملاحظات فنی در ساخت کوره صنعتی: خزش و شوک حرارتی

دو پارامتر وجود دارد که اغلب در مناقصات نادیده گرفته می‌شود اما در عمل، تعیین‌کننده موفقیت یا شکست یک لاینینگ نسوز است: خزش (Creep) و مقاومت در برابر شوک حرارتی. هر دو مورد مستقیماً بر ایمنی و هزینه بهره‌برداری ساخت کوره صنعتی تأثیر می‌گذارند.

چرا تست خزش (Creep) برای دیواره‌های بلند کوره اهمیت دارد؟

خزش حرارتی چیزی نیست که روز اول خودش را نشان بدهد. این پدیده آهسته و بی‌صدا عمل می‌کند: آجر زیر بار ترکیبی فشار مکانیکی و دمای بالا، به‌مرور تغییر شکل دائمی پیدا می‌کند. در یک کوره با ارتفاع دیواره ۱۲ متر، آجرهای ردیف‌های اول تا سوم تحت فشار چند تن وزن ردیف‌های بالایی قرار دارند. اگر مقاومت خزشی آجر کافی نباشد، دیواره به‌آرامی به سمت بیرون «شکم» می‌دهد و درزهای ملاتی باز می‌شوند — دقیقاً نقطه شروع نفوذ گازهای داغ به پوسته فلزی.

نکته عملی: ما در پروژه‌های‌مان، از مشتریان می‌خواهیم برگه تست خزش (Creep Test Report) را از تأمین‌کننده درخواست کنند. این یک مدرک فنی حیاتی است که متأسفانه بسیاری از تولیدکنندگان داخلی ارائه نمی‌دهند. شرکت فرآورده‌های نسوز تبریز، برای تمام گریدهای مصرفی در کوره‌های پالایشگاهی، گزارش تست خزش مطابق ASTM C832 ارائه می‌کند.

راهکار مقابله با شوک حرارتی و اسپالینگ (Spalling) چیست؟

اسپالینگ یا «ریزش پوسته‌ای» آجر، شایع‌ترین مکانیزم تخریب در آجر نسوز کوره‌های پالایشگاهی است. هر بار که مشعل روشن یا خاموش می‌شود، سطح آجر با شیب حرارتی شدید (گاهی بیش از ۵۰۰ درجه در چند دقیقه) مواجه می‌شود. تنش‌های حرارتی ناشی از انبساط و انقباض نامتقارن، لایه سطحی آجر را جدا کرده و باعث تخریب تدریجی ضخامت مؤثر لاینینگ می‌شود.

مدول گسیختگی (Modulus of Rupture – MOR) در دماهای بالا، شاخص کلیدی برای پیش‌بینی عملکرد آجر در برابر شوک حرارتی است. آجرهایی که MOR بالاتری در دمای ۱۲۰۰ درجه حفظ می‌کنند، بهتر از تنش‌های چرخه‌ای جان سالم به‌در می‌برند.

استاندارد ASTM C155 برای طبقه‌بندی آجرهای عایق چه می‌گوید؟

اگر تابه‌حال در یک مناقصه تأمین آجر عایق شرکت کرده باشید، حتماً با عبارت «IFB Group 26» یا «Group 28» برخورد کرده‌اید. این شماره‌ها از استاندارد ASTM C155 گرفته شده‌اند و هر کدام یک مشخصه فنی دقیق را تعریف می‌کنند.

چرا این موضوع برای خرید شما اهمیت دارد؟ چون بسیاری از آجرهای عایقی که در بازار به‌عنوان «گروه ۲۶» فروخته می‌شوند، فاقد گزارش تست انقباض خطی هستند. یک آجر عایق با انقباض بالای ۲٪، بعد از اولین سیکل حرارتی، درزهای آجرچینی را باز می‌کند و پل حرارتی (Thermal Bridge) ایجاد می‌کند — یعنی دقیقاً عکس کاری که از آجر عایق انتظار دارید.

ما در شرکت فرآورده‌های نسوز تبریز، آجرهای عایق IFB را با گزارش تست کامل مطابق ASTM C155 شامل انقباض خطی، دانسیته، استحکام فشاری و هدایت حرارتی عرضه می‌کنیم. همین رویکرد شفاف باعث شده مهندسین پالایشگاه شیراز و پتروشیمی فارابی بارها به ما اعتماد کنند.

راهنمای خرید و چک‌لیست نهایی

تا اینجا، دانش فنی لازم برای تصمیم‌گیری درست را دارید. حالا وقت عمل است. جدول زیر، یک مقایسه سریع بین مشخصات آجر نسوز در دو زون اصلی کوره پالایشگاهی ارائه می‌دهد:

چک‌لیست ۵ موردی خرید آجر نسوز کوره پالایشگاهی

این چک‌لیست، فشرده‌ای از همان معیارهایی است که تیم مهندسی ما هنگام تأمین آجر نسوز کوره برای پروژه‌های بزرگ مثل پالایشگاه شیراز، پتروشیمی فارابی و پالایشگاه نفت بندرعباس استفاده می‌کند. ما این معیارها را نه فقط از مشتریان‌مان، بلکه از خودمان هم مطالبه می‌کنیم.

هزینه واقعی یک آجر نسوز کوره نامناسب، قیمت خرید آن نیست — بلکه هزینه توقف واحد، تعمیرات اضطراری و از دست رفتن تولید است. انتخاب درست از همان ابتدا، ارزان‌ترین بیمه‌ای است که برای کوره پالایشگاهی‌تان خریداری می‌کنید. تیم فرآورده‌های نسوز تبریز با تجربه عملی در سخت‌ترین پروژه‌های پالایشگاهی و پتروشیمی ایران، آماده همراهی شما در این مسیر است.
