کوره دوار سیمان چیست؟ راهنمای مهندسی ۲۰۲۵ + چک‌لیست کاهش هزینه تعمیرات

• درد اول: مصرف سوخت بالا و راندمان حرارتی زیر ۸۵٪ که سودآوری را می‌بلعد
• درد دوم: آلایندگی NOx بالاتر از ۲۰۰ mg/Nm³ و تهدید جریمه‌های سنگین زیست‌محیطی
• درد سوم: توقف‌های ناخواسته به‌دلیل شکست آستر نسوز کوره سیمان

تیم مهندسی شرکت فرآورده‌های نسوز تبریز با تجربه اجرایی در پروژه‌های سیمان دورود و سیمان زنجان، این راهنما را برای ارائه راه‌حل‌های عملی تدوین کرده است. در ادامه، پارامترهای طراحی مشعل، انتخاب دقیق آستر نسوز برای هر زون، و چک‌لیست بازسازی کوره دوار را دریافت می‌کنید تا اتلاف حرارت را به زیر ۵٪ برسانید.

کوره دوار سیمان (rotary kiln cement) چیست و چگونه کار می‌کند؟

کوره دوار سیمان یک استوانه فولادی با طول ۴۰ تا ۸۰ متر است که با چرخش آهسته (۱ تا ۵ دور در دقیقه) و شیب ۳ تا ۴ درجه، مواد خام را تا دمای ۱۴۵۰ درجه سانتی‌گراد حرارت می‌دهد و کلینکر تولید می‌کند. قلب این سیستم، آستر نسوز است که بدون آن، shell فولادی در عرض چند ساعت تخریب می‌شود.

مسیر مواد خام تا کلینکر در داخل کوره دوار سیمان چگونه است؟

مواد خام از پیش‌گرم‌کن وارد کوره می‌شوند و در سه زون اصلی پردازش می‌گردند: زون پیش‌گرم (۸۰۰-۱۰۰۰°C)، زون کلسیناسیون (۱۰۰۰-۱۲۰۰°C) و زون sintering (۱۳۵۰-۱۴۵۰°C). در زون داغ، واکنش‌های شیمیایی کلیدی رخ می‌دهد و کلینکر شکل می‌گیرد.

هر زون به آستر نسوز متفاوتی نیاز دارد. انتخاب اشتباه، یعنی توقف تولید و هزینه‌های میلیاردی. برای مشاوره در انتخاب آستر مناسب، با کارشناسان ما تماس بگیرید.

شیب، سرعت دوران و زمان ماند در کوره دوار سیمان چه تأثیری بر کیفیت کلینکر دارند؟

شیب ۱ تا ۴ درجه و سرعت دوران، مستقیماً زمان ماند مواد را تعیین می‌کنند. سرعت بالا باعث underburning و کلینکر ضعیف می‌شود؛ سرعت پایین منجر به overburning و مصرف سوخت اضافی می‌گردد. تنظیم بهینه این پارامترها، کلینکر یکنواخت با free lime زیر ۱.۵٪ تولید می‌کند.

چه اجزایی قلب عملکرد rotary kiln cement را تشکیل می‌دهند؟

پنج جزء حیاتی عملکرد کوره را تعیین می‌کنند: Shell فولادی (سازه اصلی)، مشعل (منبع حرارت)، آستر نسوز کوره سیمان (محافظ shell و نگهدارنده حرارت)، کولر (بازیابی حرارت) و پیش‌گرم‌کن (افزایش راندمان). آستر نسوز، قلب پایداری عملیاتی است.

محصولات نسوز ما با تحمل دمای تا ۱۷۰۰°C، عمر کوره شما را تا ۳۰٪ افزایش می‌دهند. کاتالوگ محصولات را ببینید.

انواع کوره دوار در صنعت سیمان چه تفاوت‌هایی با هم دارند؟

سه نسل اصلی کوره دوار سیمان وجود دارد: wet process (قدیمی، مصرف سوخت بالا)، semi-dry و dry process با پیش‌گرم‌کن (مدرن، راندمان بالا). انتخاب نوع کوره، مستقیماً مصرف انرژی و نیاز به refractory lining cement kiln را تعیین می‌کند.

تفاوت کوره‌های wet، semi-dry و dry در مصرف انرژی و طراحی چگونه است؟

کوره wet با مصرف ۵.۵-۶.۵ GJ/ton کلینکر، ۴۰٪ بیشتر از کوره dry (۳-۳.۵ GJ/ton) سوخت می‌خورد. کوره‌های wet به طول ۱۵۰-۲۰۰ متر نیاز دارند، درحالی‌که کوره‌های dry مدرن با ۵۰-۸۰ متر طول کار می‌کنند. این تفاوت، هزینه آستر نسوز را نیز تا ۵۰٪ تغییر می‌دهد.

کوره‌های مدرن با پیش‌گرم‌کن و پیش‌کلساینر چه مزیتی نسبت به مدل‌های قدیمی دارند؟

راندمان حرارتی بالای ۹۰٪، کاهش انتشار CO2 تا ۳۰٪، و طول کوره کوتاه‌تر از مزایای کلیدی هستند. در این سیستم‌ها، ۹۵٪ کلسیناسیون قبل از ورود به کوره انجام می‌شود و فشار حرارتی روی آستر نسوز کوره سیمان کاهش می‌یابد.

در طراحی کوره روتاری سیمان چه پارامترهایی را در ۲۰۲۵ باید جدی بگیریم؟

سه پارامتر حیاتی: پروفایل دمایی دقیق برای انتخاب آستر، طراحی مشعل برای کنترل NOx، و بهینه‌سازی جریان گاز برای راندمان حرارتی. طراحی صحیح، تفاوت بین سود و زیان است.

چه دماهایی در زون‌های preheating، calcination و sintering کوره روتاری حاکم است؟

زون preheating: ۸۰۰-۱۰۰۰°C (آلومینا ۴۵-۵۵٪)، زون calcination: ۱۰۰۰-۱۲۰۰°C (آلومینا ۶۰-۷۰٪)، زون sintering: ۱۳۵۰-۱۴۵۰°C (magnesia-spinel یا magnesia-chrome). انتخاب نادرست آستر در هر زون، شکست زودهنگام را تضمین می‌کند.

بر اساس دیتاشیت‌های RHI Magnesita، آجرهای magnesia-spinel با چگالی ۳.۰-۳.۱ g/cm³ برای زون sintering توصیه می‌شوند.

پارامترهای بهینه طراحی مشعل کوره دوار سیمان برای کاهش NOx تا زیر 200 mg/Nm³ چیست؟

Swirl number بین ۰.۶-۱.۲، staging هوا با ۱۵-۲۰٪ هوای ثانویه، و طول شعله ۶-۸ متر، NOx را به زیر ۲۰۰ mg/Nm³ می‌رساند. نسبت هوا به سوخت ۱.۰۵-۱.۱۰ و استفاده از سوخت‌های کم‌نیتروژن نیز ضروری است.

تحقیقات ScienceDirect نشان می‌دهد ترکیب بهینه این پارامترها، NOx را تا ۴۰٪ کاهش می‌دهد.

چگونه می‌توان پروفایل دمای گاز و مواد را در طراحی کوره روتاری شبیه‌سازی و بهینه کرد؟

شبیه‌سازی CFD با مدل‌های ۱بعدی و ۲بعدی برای طراحی اولیه و مدل ۳بعدی برای بهینه‌سازی نهایی استفاده می‌شود. ورودی‌های کلیدی شامل boundary condition حرارتی، ترکیب گاز، و خواص مواد هستند. نتایج CFD باید با داده‌های میدانی اعتبارسنجی شوند.

تیم طراحی ما با تجربه پروژه‌های سیمان دورود و زنجان، شبیه‌سازی تخصصی ارائه می‌دهد. خدمات طراحی کوره را ببینید.

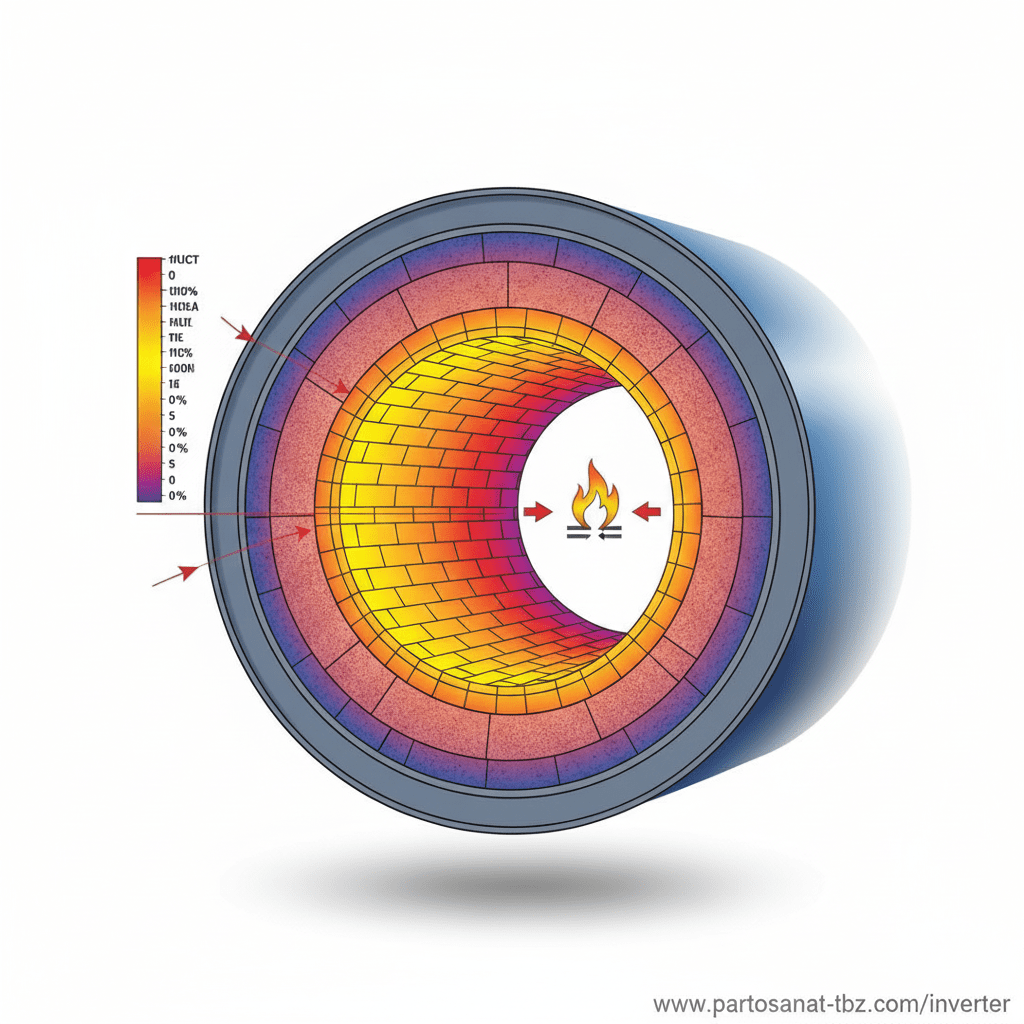

آستر نسوز کوره سیمان و refractory lining cement kiln چرا قلب پایداری کوره است؟

آستر نسوز سه وظیفه حیاتی دارد: محافظت shell از دمای ۱۴۵۰°C، نگهداری coating برای افزایش عمر، و کاهش اتلاف حرارتی به زیر ۵٪. انتخاب آستر مناسب، تفاوت بین ۱۲ ماه و ۳۶ ماه عمر کوره است.

چه مواد نسوزی برای هر زون کوره دوار سیمان مناسب‌ترند؟

برای زون sintering، آجرهای magnesia-spinel با Al2O3 بین ۷۰-۹۰٪ و چگالی ۲.۸-۳.۲ g/cm³ ایده‌آل هستند. این آجرها تا ۱۷۰۰°C بدون ترک عمل می‌کنند. برای زون کلسیناسیون، آلومینا با porosity زیر ۱۸٪ توصیه می‌شود.

چگونه می‌توان مقاومت شوک حرارتی آجر نسوز را با نانوسیلیکا تا ۲۰٪ افزایش داد؟

افزودن ۳-۵٪ نانوسیلیکا به ماتریس آجر، تشکیل microcrack را کاهش می‌دهد و مقاومت شوک حرارتی را تا ۲۰٪ بهبود می‌بخشد. آزمایش بر اساس ASTM C492 نشان می‌دهد این آجرها بیش از ۱۰ سیکل ۱۱۰۰-۲۰°C را تحمل می‌کنند.

در کوره‌های ۵۰۰۰ tpd، چگونه آجرهای آلومینا-کربن از نشت حرارتی بیش از ۵٪ جلوگیری می‌کنند؟

کربن در ساختار آجر، نفوذ سرباره و گازهای داغ را مسدود می‌کند. با چگالی ظاهری ۲.۹ g/cm³ و هدایت حرارتی کنترل‌شده، اتلاف حرارتی جداره به زیر ۵٪ می‌رسد. این صرفه‌جویی در کوره ۵۰۰۰ tpd، سالانه میلیاردها تومان سوخت ذخیره می‌کند.

استانداردهای ASTM در تست مواد نسوز کوره دوار سیمان چه می‌گویند؟

چهار استاندارد کلیدی: ASTM C113 برای ضریب انبساط حرارتی (CTE)، ASTM C1225 برای شوک حرارتی، ASTM C1548 برای تست سایکلی، و ASTM C492 برای مقاومت خمشی. محصولات ما تمام این استانداردها را پاس می‌کنند.

بازسازی کوره دوار سیمان چگونه برنامه‌ریزی و اجرا می‌شود؟

بازسازی موفق شامل سه فاز است: تشخیص دقیق (شناسایی نقاط ضعف)، طراحی مجدد آستر (انتخاب مواد بهینه)، و اجرای کنترل‌شده (نصب و dry-out صحیح). هر خطا در این فرآیند، عمر آستر را تا ۵۰٪ کاهش می‌دهد.

چه نشانه‌هایی نشان‌دهنده نیاز به بازسازی کوره دوار است؟

سه علامت هشداردهنده: نقاط داغ روی shell (بالای ۳۵۰°C)، کاهش ضخامت آستر به زیر ۱۵۰ میلی‌متر، و افزایش ناگهانی مصرف سوخت بیش از ۱۰٪. تأخیر در بازسازی، هزینه‌ها را چندین برابر می‌کند.

مراحل گام‌به‌گام بازسازی آستر نسوز کوره سیمان چگونه است؟

فرآیند بازسازی شامل: ۱) تخلیه کامل آستر قدیمی، ۲) بازرسی shell برای تغییر شکل و ترک، ۳) طراحی جدید refractory lining cement kiln متناسب با شرایط کاری، ۴) نصب حرفه‌ای با رعایت expansion joint، ۵) dry-out کنترل‌شده با منحنی حرارتی ۲۴-۴۸ ساعته.

چگونه می‌توان ریسک شکست زودهنگام آستر پس از بازسازی را کاهش داد؟

Ramp-up کنترل‌شده با افزایش دمای ۲۵-۵۰°C در ساعت، پایش آنلاین دمای shell، و اجتناب از شوک حرارتی در ۷۲ ساعت اول، ریسک شکست را به حداقل می‌رساند. تجربه ما در سیمان زنجان نشان داد این پروتکل، عمر آستر را ۴۰٪ افزایش می‌دهد.

برای برنامه‌ریزی بازسازی کوره با کمترین توقف، همین حالا با کارشناسان ما مشورت کنید.

چگونه راندمان حرارتی کوره دوار سیمان را به بالای ۹۰٪ برسانیم؟

ترکیب سه استراتژی: عایق‌های نانویی با هدایت حرارتی زیر ۰.۳ W/mK، castable با porosity زیر ۱۸٪، و بازیافت حرارت کولر. این سه‌گانه، راندمان را از ۸۵٪ به بالای ۹۲٪ می‌رساند.

نقش عایق‌های نانویی و castable در کاهش اتلاف حرارتی کوره چیست؟

عایق‌های نانویی با چگالی ظاهری ~۲.۹ g/cm³ و castable با porosity زیر ۱۸٪، هدایت حرارتی را تا ۴۰٪ کاهش می‌دهند. بر اساس Vesuvius Technical Manual 2025، ترکیب این مواد، دمای سطح خارجی shell را از ۳۵۰°C به زیر ۲۵۰°C می‌رساند.

چه استراتژی‌هایی مصرف سوخت را ۵-۱۰٪ کاهش می‌دهد؟

تنظیم excess air به ۳-۵٪ (به‌جای ۱۰-۱۵٪ معمول)، بازیابی حرارت در کولر با راندمان بالای ۷۵٪، و بهینه‌سازی preheater برای کاهش دمای گاز خروجی به زیر ۳۰۰°C. این تغییرات، ۵-۱۰٪ سوخت صرفه‌جویی می‌کنند.

مدل‌سازی CFD کوره دوار سیمان با سوخت گاز طبیعی چگونه انجام می‌شود؟

CFD امکان پیش‌بینی توزیع دما، شکل شعله، و تشکیل NOx را قبل از اجرا فراهم می‌کند. ورودی‌های کلیدی شامل boundary condition حرارتی، ترکیب سوخت، و خواص آستر هستند. اعتبارسنجی با داده‌های میدانی ضروری است.

برای مدل‌سازی CFD زون sintering چه داده‌هایی لازم است؟

داده‌های ضروری: پروفایل دمایی ورودی (۱۲۰۰-۱۳۰۰°C)، سرعت جریان گاز (۱۵-۲۵ m/s)، ترکیب گاز (CO2، O2، N2، H2O)، و خواص حرارتی آستر. بدون این داده‌ها، نتایج CFD غیرقابل اعتماد خواهند بود.

چگونه با CFD توزیع دما و تشکیل NOx را پیش‌بینی کنیم؟

استفاده از مدل‌های واکنش شیمیایی (مثل Zeldovich برای thermal NOx)، مدل تابش (P1 یا DO)، و turbulence مناسب (k-ε یا RSM). مقایسه نتایج CFD با اندازه‌گیری‌های میدانی، دقت پیش‌بینی را تأیید می‌کند.

استانداردهای WRA و روندهای ۲۰۲۵ در مواد نسوز کوره سیمان چیست؟

World Refractories Association (WRA) الزامات جدیدی برای کاهش CO2 و افزایش راندمان تعیین کرده است. تمرکز بر عایق‌های نانویی، کاهش جرم آستر، و افزایش MOR به بالای ۱۰ MPa در ۱۴۰۰°C است.

چرا MOR بالای ۱۰ MPa و مقاومت شوک حرارتی بیش از ۱۰ سیکل حیاتی است؟

MOR بالا، مقاومت در برابر سایش مکانیکی مواد و شوک‌های حرارتی start/stop را تضمین می‌کند. آجرهای با MOR زیر ۱۰ MPa در شرایط واقعی کوره، به‌سرعت ترک می‌خورند و coating را از دست می‌دهند.

WRA چه الزامات جدیدی برای کاهش CO₂ دارد؟

کاهش ضخامت آستر با حفظ عملکرد حرارتی، استفاده از عایق‌های نانویی با هدایت حرارتی زیر ۰.۲۵ W/mK، و طراحی آستر با حداقل راندمان حرارتی ۹۲٪. این الزامات تا ۲۰۲۵ اجباری می‌شوند.

رایج‌ترین خطاها در بهره‌برداری و طراحی کوره دوار سیمان کدام‌اند؟

سه خطای پرتکرار: انتخاب اشتباه گرید آستر، تنظیم نادرست مشعل، و بی‌توجهی به expansion joint. هر خطا، میلیاردها تومان هزینه اضافی ایجاد می‌کند.

خطاهای متداول در انتخاب آستر نسوز کوره سیمان چیست؟

انتخاب گرید ارزان‌تر بدون توجه به شرایط زون، نادیده گرفتن شوک حرارتی در انتخاب، و عدم تطابق CTE آستر با shell. این خطاها عمر آستر را تا ۷۰٪ کاهش می‌دهند. محصولات فرآورده‌های نسوز تبریز با مشاوره تخصصی ارائه می‌شوند تا از این خطاها جلوگیری شود.

چه اشتباهاتی در تنظیم مشعل به افزایش NOx منجر می‌شود؟

هوای اضافی بالای ۱۵٪، موقعیت نامناسب مشعل که شعله به آستر برخورد کند، و کنترل نامناسب طول شعله. این خطاها NOx را به بالای ۳۰۰ mg/Nm³ می‌رسانند و ریسک جریمه‌های زیست‌محیطی را افزایش می‌دهند.

داده‌ها، جداول و استانداردهای فنی کوره دوار سیمان (برای مهندسان طراحی و تحقیق)

جدول محدوده دمای کاری زون‌ها و انتخاب آستر بر اساس دیتاشیت RHI Magnesita

منبع: RHI Magnesita Datasheets

مقاومت شوک حرارتی آجرهای magnesia-spinel طبق ASTM C1225

آجرهای magnesia-spinel با کیفیت بالا، بیش از ۱۰ سیکل ۱۱۰۰-۲۰°C را بدون افت MOR بیش از ۲۰٪ تحمل می‌کنند. این استاندارد در مقالات مروری ScienceDirect به‌عنوان معیار کیفیت پذیرفته شده است.

چگالی ظاهری، porosity و CTE نسوزها: داده‌های Vesuvius و ASTM C113

خلاصه الزامات WRA برای کاهش CO₂ با عایق‌های نانویی

بر اساس گایدلاین Refractories World Forum 2025، حداقل راندمان حرارتی هدف ۹۲٪، کاهش جرم آستر تا ۱۵٪ با حفظ عملکرد، و استفاده از عایق‌های نانویی با هدایت حرارتی زیر ۰.۲۵ W/mK الزامی است.

فهرست منابع انگلیسی مورد استفاده

• ASTM C113 – Standard Test Method for CTE
• ScienceDirect – Cement Kiln Refractories Review
• RHI Magnesita Datasheets
• Vesuvius Technical Manual 2025
• Refractories World Forum 2025 (WRA Guideline)
